有源天线测试

      有源汽车天线是将无源天线、低噪声放大器和电源供电模块组合在一起的天线称为有源天线。通俗来说，有源天线需要电源供电给天线，天线才能正常接收信号。

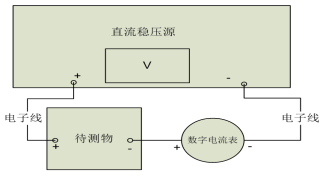

工作电流测试：待测物串联接入数字电流表，通过稳压源让待测物正常工作，即可通过数字电流表读取工作电流。如图1：

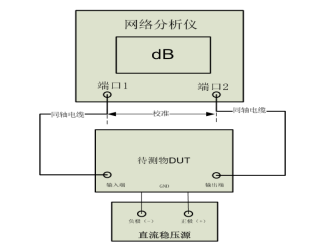

LNA增益测试，网络分析仪双端口校准后，待测物的输入输出端分别接入网络分析仪端口1和端口2进行增益测试。如图2：

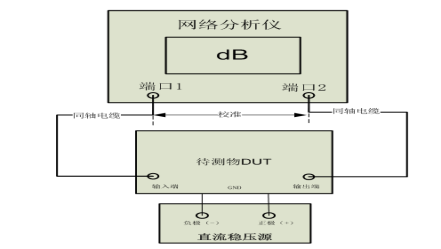

驻波比测试时网络分析仪输出信号的频率覆盖相对应的频段。测试方法如图3：

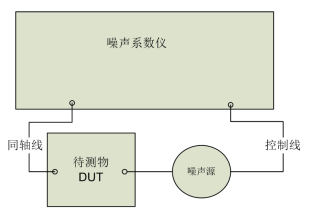

噪声系数测试：待测物串联接入噪声源，双端口接入噪声系数仪对噪声系数进行测试。如图4：

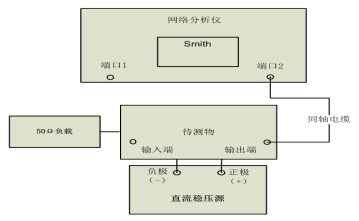

输出阻抗测试：测试时网络分析仪输出信号的频率覆盖相对应的频段，网络分析仪调整到Smith圆图。如图5：

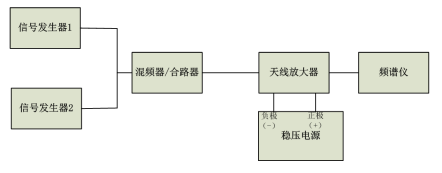

FM 三阶交调测试：其中（基本频率F1：88MHz，97MHz，107MHz，F2=F1+1MHZ。IMA3:2F1-F2，2F2-F1。主信号电平≤110dBuV）。如图6：

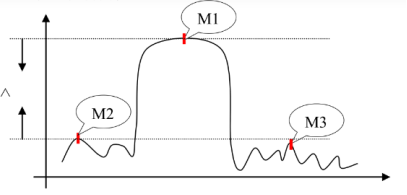

带外抑制测试：测试频率F1对应的增益标记为M1，M2=F1-50MHz，M3=F1+50MHz，带外抑制△M=M1-M2或者△M=M1-M3，如图7和图8：
